Kajak Design trifft Industrial Design: Der Manta
Innovatives Kajak Design für maximale Performance und Präzision

Kajak Industrial Design

Projektdaten & Vorgaben

Lettmann Manta

  • CAD-Optimierung
  • Visualisierung
  • Jahr: 2018

Form follows Flow – Industrial Design für hydrodynamische Höchstleistung

Zusammen mit unserem langjährigen Partner Lettmann sind wir stolz auf das Ergebnis des 2018 auf der Messe Boot vorgestellten Mantas.

Der neue Creeker der Moerser Traditionsmarke überzeugt gleich zweifach. Denn sowohl Performance als auch Kajak Design beeindrucken.

Der Lettmann Manta

Kajak Design

An der Unterseite der Wildwasserkajaks besteht aufgrund von hydrodynamischen Anforderungen wenig Gestaltungsspielraum. Die Oberwasserseite hingegen konnten wir mit dem unverwechselbaren, modern interpretierten Lettmann-Look versehen. Im Vergleich zur Granate wirkt der Manta schärfer gezeichnet.

Die typischen Schwünge, Ecken und Kanten sind präzise herausgearbeitet und lassen keinen Zweifel an der Schnelligkeit und Zuverlässigkeit des Paddelbootes. Stufen und Hindernisse im Wasser sind somit kein Problem. Das breite Heck garantiert ein schnelles und sicheres Auftauchen. Spoiler am Heck sorgen für eine hervorragende Beschleunigung.

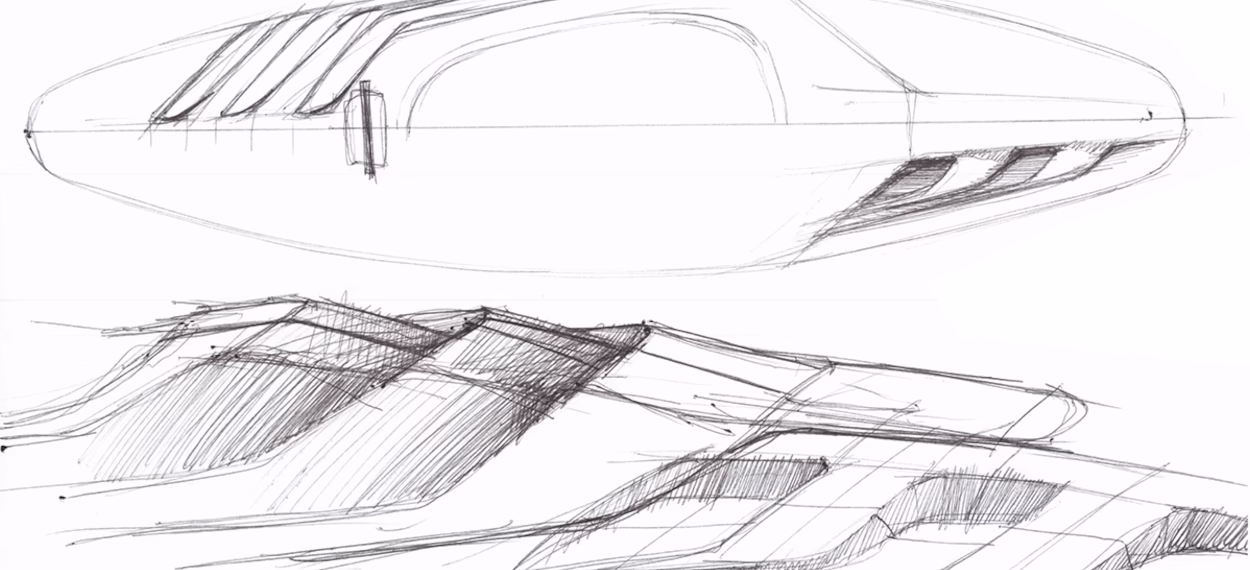

Kajak Sketch

Kompetenz durch langjährige Erfahrung

In diesem Projekt haben wir an der Gestaltung des Oberschiffdesigns, der CAD-Umsetzung und der Werkzeugkonstruktion mitgewirkt.

Kajak Konzept

Schnelle Entwicklung - exakte CAD-Umsetzung

Im Vergleich zu anderen Booten konnten wir die Produktentwicklung mithilfe von CAD-Umsetzung erheblich beschleunigen. Wurden die Boote früher noch manuell, in wochenlanger Handarbeit aus Schaumblöcken geschliffen, ist es heute schneller und vor allen Dingen präziser, die Daten am Computer zu erstellen. Auch Fehler, die sich erst im laufenden Prozess zeigen, sind auf diesem Weg schnell zu beheben. Das spart Nerven, Zeit und Kosten.

Kajak Rendering

Betreuung von A bis Z

Auch bei der anschließenden Werkzeugkonstruktion standen wir der Firma Lettman mit unserem fundierten Wissen und der Lieferung von 3D-Fräsdaten zur Seite.

Die Boote werden aus Polyethylen in einem Rotationssinterverfahren hergestellt. Hierbei wird ein PE-Pulver in die Formen gefüllt. Diese zwei- oder mehrteiligen Formen werden in großen Öfen gleichmäßig erhitzt und rotieren auf zwei Achsen um sich selbst. Das schmelzende Material legt sich gleichmäßig als Wandung an die Werkzeugformen. Nach dem Abkühlen kommt das Entformen und finales Bearbeiten der Boote. Dank des drucklosen Verfahrens sind die Produkte nahezu spannungsfrei und somit extrem tolerant gegenüber Stoß und Druck. Das macht die Boote sicher und langlebig.

Kajak Bau

Im Vergleich zu laminierten Werkzeugformen, die nur für geringe Stückzahlen oder erste Prototypen gemacht werden, sind Formen aus Aluminium zwar in der Erzeugung teurer, ihre Haltbarkeit ist jedoch um ein Vielfaches länger. Darüber hinaus verbessern sie die Qualität der Boote erheblich. Die Formen kühlen gleichmäßiger ab und garantieren somit einen kontrollierten Abkühlprozess des Kunststoffs. Geringere Verformungsraten und eine gesteigerte Qualität der Produkte sind das Ergebnis.

Wir mussten zwei Arten der Formerzeugung gegeneinander abwägen: CNC-Fräsen oder Gießen. Gegossene Formen weisen in der Produktion schlechtere Oberflächenqualitäten auf. Die Oberfläche hat jedoch großen Einfluss auf das Fahrverhalten und die Optik der Boote – ein starkes Argument für CNC-gefräste Formen. Hinzu kam, dass ein händisch erzeugtes Modell des Bootes zwar vorlag, aber zugunsten der Genauigkeit ein zusätzliches Modell, basierend auf den digitalen Daten, hätte erzeugt werden müssen.

Dank der CAD-Konstruktion konnte dieser Schritt übersprungen werden, denn die Daten der Negativformen konnten leicht digital erzeugt werden.

Ein italienischer Partner fräste die Werkzeughälften aus Vollaluminium-Blöcken. Dieser enorme Material- und Kostenaufwand zahlt sich jedoch in der späteren Herstellung aus. Dank der präzisen Formen kann der Manta serienmäßig und in großen Stückzahlen in der hauseigenen Produktion der Firma Lettmann hergestellt werden.
