COMBED Transferwagen
Patiententransport auf einem neuen Level

COMBED Transferwagen

Projektdaten & Vorgaben

COMBED Transferwagen

Jahr: 2021

Ergonomie

Produktdesign

Produktmanagement

CAD-Konstruktion

Interface Design

Bauplanerstellung

Visualisierung

Funktionsüberprüfung

Hightech auf Rollen – smarter Transport zwischen OP, Station und Aufwachraum

Die Firma COMBED ist ein renommierter chinesischer Hersteller für medizinische Betten, Liegen und Stühle. Der medizinische Transferwagen sollte von uns für den asiatischen Markt grundlegend erneuert und an eine moderne Krankenhaus-Infrastruktur angepasst werden.

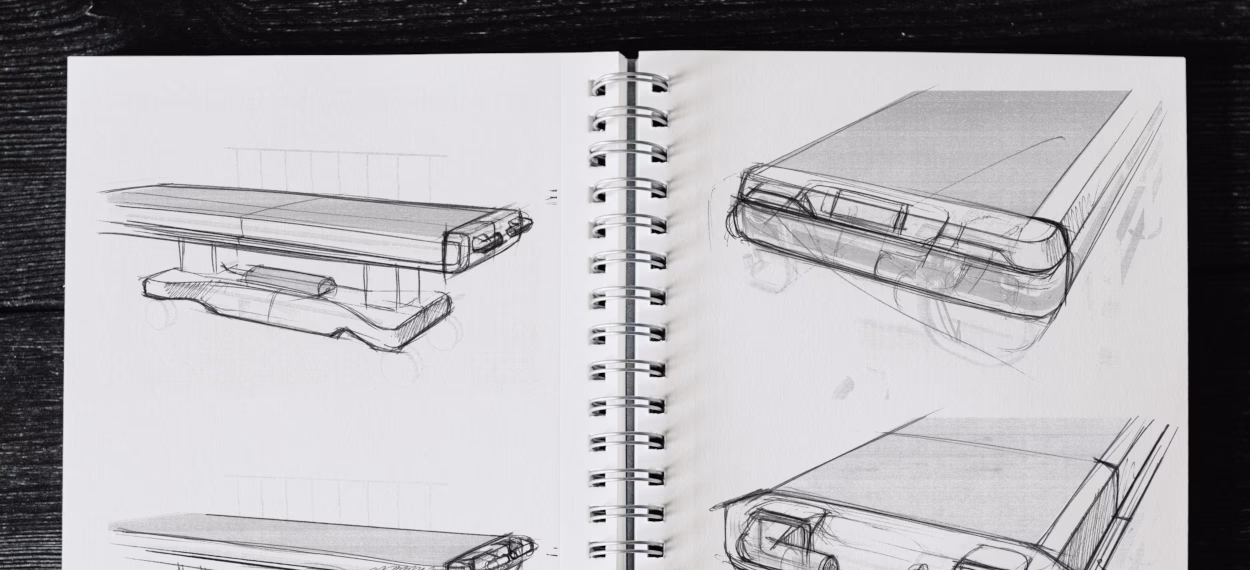

COMBED Transferwagen Zeichnungen

Die Aufgabe des medizinischen Transferwagens in einem Krankenhaus

Moderne Krankenhäuser sind heutzutage häufig große Gebäudekomplexe mit entsprechend langen Laufwegen. Der interne Patiententransport wird dadurch ein immer bedeutsamerer Faktor. Transferwagen übernehmen nicht nur den Transport eines Patienten, sie sind auch in der Lage diesen zu bergen, bzw. abzulegen.

Zwei kräftige Akkus sorgen für dafür, dass alle mechanischen Funktionen einen ganzen Tag lang ausgeführt werden können und der Transferwagen autonom bedient werden kann.

Der Medizinbereich stellt besondere Anforderungen an die Gestaltung von Produkten. Hygiene, Belastbarkeit, Sicherheit und Anwendungsorientierung stehen im Mittelpunkt des Designs.

Die Anforderungen:

  • höchste Sicherheit
  • statisch/mechanische Belastbarkeit
  • optimale Hygiene
  • Komfort für Patient und Personal
  • intuitive Bedienung
  • Kompatibilität mit medizinischen Gerätestandards
  • Stauraum für medizinisches Zubehör
  • kompakte Abmessungen
COMBED Transferwagen Vorne

Neues Erscheinungsbild

Krankenhäuer und Kliniken verändern sich architektonisch – Sie gehen mit der Zeit. Und so verändert sich auch die Ästhetik der Einrichtungsgegenstände und des medizinischen Zubehörs. Der Combed Transferwagen funktioniert nach einem bewährten Prinzip, wurde aber mit den neuesten Bauteilen und Features ausgestattet. Ästhetisch gliedert er sich in eine moderne Klinikumgebung ein. Das Herzstück des medizinischen Transferwagens ist eine wechselbare 24V Plattform, die den Fahrantrieb, die Hubsäulen und auch den Bergungsmechanismus mit Strom versorgt. Die großen Fahrrollen, der Antrieb inklusive seiner Bedienung, sowie die Hubsäulen stammen aus dem Hause TENTE. Der komplexe Bergungsmechanismus ist eine eigene Entwicklung.

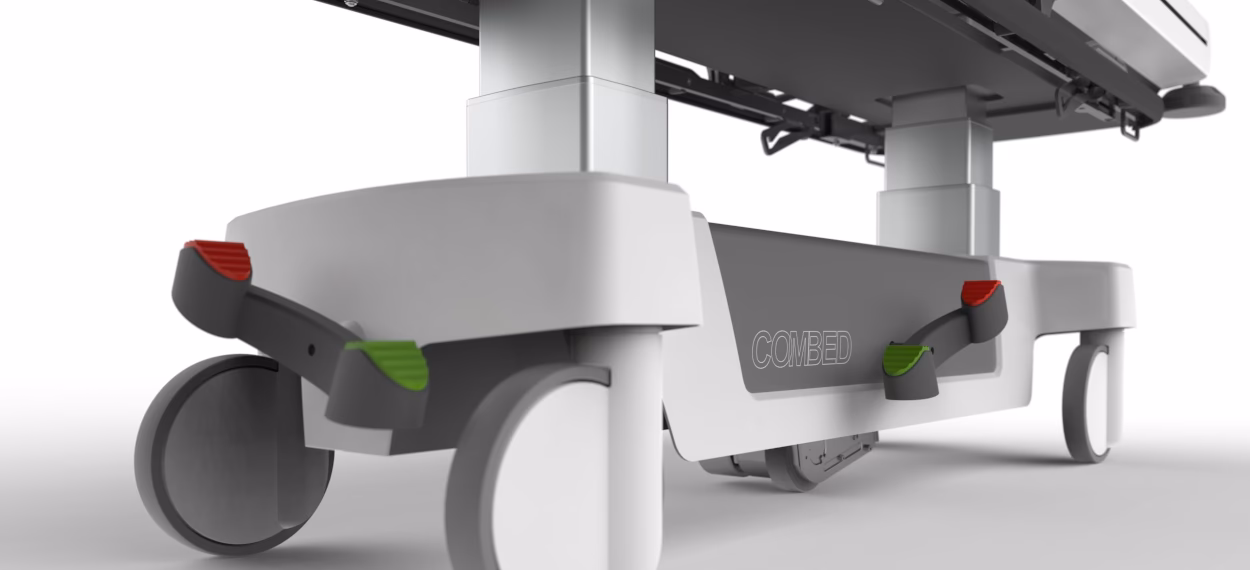

COMBED Transferwagen Unten

Ergonomie auf einem neuen Niveau

Bei Transport und Bergung steht der Patient im Mittelpunkt. Das bequeme Auf- und Abladen ist das Keyfeature des Transferwagens. Vom Krankenbett zum OP-Tisch, vom OP-Tisch in den Aufwachraum und zurück in ein Krankenbett – Dies ist ein alltägliches Klinik-Szenario.

Zwei klappbare Schutzgitter, Sanft-Anlaufmechaniken und abgerundete Verkleidungsteile helfen dabei, den Transport für den Patienten komfortabel zu machen. Doch auch für das Krankenhauspersonal haben wir die Bedienung auf ein neues Level gehoben. Der Transport geschieht dank Motor fast wie von selbst. Ergonomische Stellteile und das Display sind auf den Nutzer perfekt zugeschnitten.

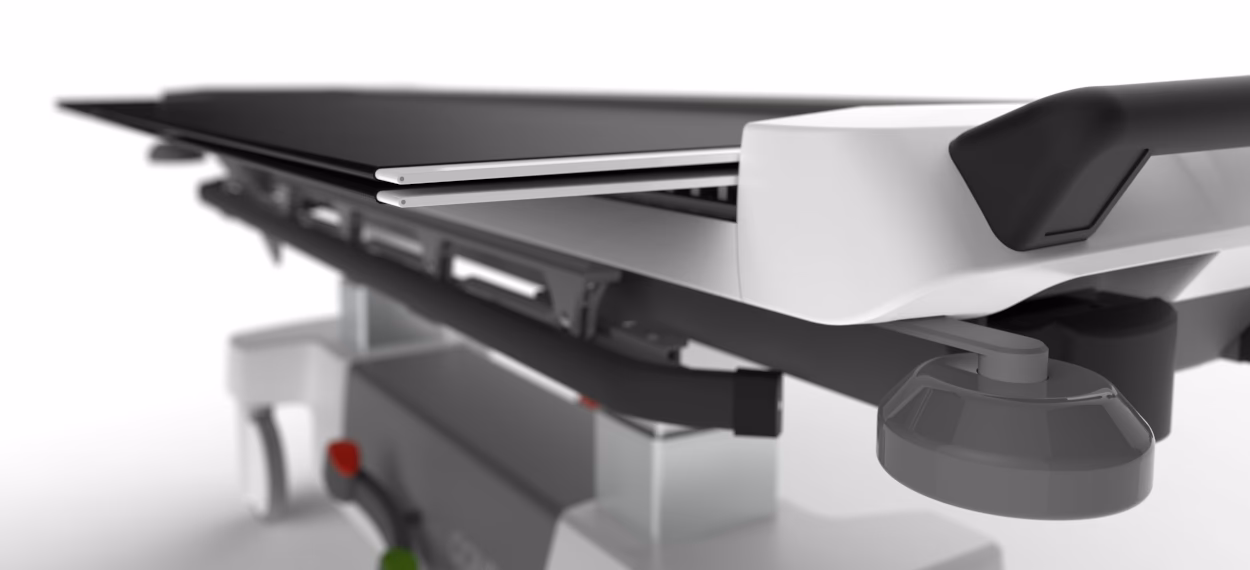

COMBED Transferwagen Detail

Bedienung neu gedacht

Durch die konsequent elektrische Unterstützung der Hauptfunktionen bekommt das Cockpit eine zentrale Aufgabe. Alle wichtigen Funktionen lassen sich von dort aus bedienen. Selbst die Feststellbremsen und die Wechsel-Akkus sind vom Cockpit aus gut erreichbar. Zudem hat der User zu jedem Zeitpunkt einen hervorragenden Überblick auf das Geschehen.

Für einen Infusionsständer haben wir 4 Positionen vorgesehen, um optimal auf die Bedürfnisse reagieren zu können. In der Chassis-Verkleidung befindet sich die Halterung für eine 4L Sauerstoffflasche. Der Platz liegt ideal im Schwerpunkt und hält den Rest des Wagens aufgeräumt.

COMBED Transferwagen Weitwinkel
