Jahr: 2020
Kooperationsprojekt mit dem Lehrstuhl für technische Chemie der Universität Duisburg-Essen und der Firma CryLaS GmbH aus Berlin
Bis Ende 2020 haben wir gemeinsam mit dem Lehrstuhl für technische Chemie der Universität Duisburg-Essen und der Firma CryLaS GmbH aus Berlin ein Kooperationsprojekt zu innovativer Produktentwicklung durchgeführt.
Dieses Vorhaben wurde vom Zentralen Innovationsprogramm Mittelstand (ZIM) gefördert. Das ZIM ist ein bundesweites, technologie- und branchenoffenes Förderprogramm, bei dem die Innovationskraft und damit die Wettbewerbsfähigkeit mittelständischer Unternehmen nachhaltig gestärkt werden soll. Wesentlich für eine Bewilligung sind der technologische Innovationsgehalt sowie gute Marktchancen der geförderten FuE-Projekte (https://www.zim.de/ZIM/Redaktion/DE/Artikel/ueber-zim.html).
Hier erhalten Sie zusätzliche Informationen zu Möglichkeiten der öffentlichen Förderung in der innovativen Produktentwicklung.
Ziel des dreijährigen Kooperationsprojektes war es, einen möglichst kompakten und wirtschaftlich attraktiven Automaten zur Erstellung von Metallnanopartikelkolloiden zu entwickeln.
Kolloidale Nanopartikel sind winzige Teilchen, die sehr fein verteilt in Wasser oder anderen Lösungsmitteln vorliegen. Aus der Oberfläche eines Festkörpers werden, mit Hilfe eines Laserstrahls, kleinste Teile verdampft und in einem flüssigen Medium gebunden. Sie sind normalerweise sehr teuer: So kosten Gold-Nanopartikel etwa 300-mal mehr als das reine Edelmetall in gleicher Menge am Stück. Es gibt nahe zu keine Bereiche der Industrie und Forschung, in dem Nanotechnologie nicht verwendet wird. Die Einsatzgebiete reichen von der Chemie und Werkstofftechnik über die Biotechnologie, Pharmazie und Medizintechnik bis hin zur Energiegewinnung, Energiespeicherung und zum Umweltschutz.
Eine Ausgründung des Projektergebnisses wurde von Beginn an angestrebt. So konnte der Wissenstransfer aus dem universitären Umfeld hinein in die Industrie sichergestellt werden. Durch die, letztendlich zum Patent angemeldete, Entwicklung und die erfolgreiche Zusammenarbeit rückte das Vorhaben immer mehr in greifbare Nähe. Ziel ist die Ausgründung Anfang 2022 (https://www.uni-due.de/2020-06-29-nanopartikel-auf-knopfdruck).
CryLaS GmbH wählte das passende Lasersystem aus und arbeitete das elektrische System aus, während die Universität Duisburg-Essen für die prozesstechnischen Grundlagen und die Gesamtintegration des Automaten verantwortlich war.
Unser Aufgabenfeld umfasste die Produkt-/ Designentwicklung, die Geräteergonomie, die Gehäusekonstruktion und Industrialisierung des Prototypen sowie die Präsentationserstellung.
Im August 2018 starteten wir das Projekt mit einer umfassenden Markt- und Umfeldanalyse. Als Grundstein für innovative Produktentwicklung konnten wir die Anforderungen an das Gerät mit den Projektpartnern erarbeiten und fassten die Ergebnisse in einem gemeinsamen Lastenheft zusammen. Dies umfasste ergonomische Ansprüche, formale Kriterien, Umgebungsfaktoren, technische Anforderungen, Herstellbarkeit und Produktionskosten.
So sollte der Automat ergonomisch und intuitiv zu bedienen sein. Dies bezog sich sowohl auf Aspekte der manuellen Bedienung als auch auf die Bedienung über ein digitales Interface. Dieses Interface sollte den Benutzer/ die Benutzerin möglichst selbsterklärend durch die Bedienung und die einzelnen Menüschritte führen. Obwohl technische Produktinnovationen sichtbar sein und sich von anderen Geräten in der Laborumgebung unterscheiden sollten, sollten sie dennoch semantisch mit verwandten Geräten in der Laborumgebung verbunden sein.
Ziel war es, ein zeitloses Design und die richtige Produktsemantik zu schaffen, um eine langfristige Verfügbarkeit der Laborgeräte zu gewährleisten. Die Gestaltung musste unter Berücksichtigung einer zum Markteintritt kleineren Serie erfolgen.
In der ersten Arbeitsphase war es notwendig, die Rahmenbedingungen des Projektes genau zu definieren. Relativ eindeutig zu benennen waren hier die äußeren Abmessungen des Gerätegehäuses, die an die Gegebenheiten des Umfelds angepasst wurden. Kompaktheit ist eines der primären Ziele innovativer Produktentwicklung, da der Platz auf den Arbeitstischen in den Labors begrenzt ist und oft mehrere Geräte nebeneinander Platz finden müssen. Dadurch ergaben sich maximale Abmessungen in Tiefe und Höhe. Ein Breitenmaß wurde vorerst nicht festgelegt. Grundsätzlich galt jedoch, den Footprint des Gerätes so schmal wie möglich zu halten.
Das Team der Universität und die Firma CryLaS erarbeiteten ein mögliches Technologiepaket, bestehend aus optischen und elektronischen Komponenten, das die Mindestmaße des Gehäuses definierte. Für den Aufbau des Automaten galt: je kompakter das Gehäuse, desto kostengünstiger und integrierbarer ist das Gerät bei der Fertigung und im Einsatz.
Es wurde festgelegt, dass die Nanokolloide in einer möglichst hohen Reinheit erzeugt werden sollen. Ausgangsmaterialien sollten zum einen drei Edelmetalle (Gold, Silber und Platin) und zum anderen ein Kolloidmedium (Fluid) sein.
So brauchten wir sowohl eine wechselbare Materialkassette als auch drei Flüssigkeitsbehälter, denn neben dem Fluid benötigten wir zusätzlich ein Gefäß für die Flüssigkeit zum Spülen des Systems sowie eine Stabilisatorenlösung.
Darüber hinaus wurde eine Abgabemenge als Maß für das angedachte Auffanggefäß definiert.
Während die Universität Duisburg-Essen und CryLas diverse Versuchsreihen bezüglich der Ermittlung von Voraussetzungen für eine optimale Produktivität der Ablation (Prozess der Kolloiderstellung) durchführten, erstellten wir, auf Basis der zu dem Zeitpunkt bekannten Eckdaten, erste Ergonomie- und Topologiekonzepte.
Hierfür galt es zuvor die Fragen zu beantworten, welche Funktionen der Automat hat und welche Anforderungen im Spannungsfeld von Nutzenden, Umgebung und Technik erfüllt werden müssen.
Folgende Themenbereiche konnten durch die schematische Zeichnung des Nanovollautomaten definiert werden:
Auf diese Weise konnte ermittelt werden, welche Faktoren gesetzt waren und für welche Teilbereiche neue Konzepte benötigt wurden.
Unterstützend hierzu erstellten wir eine Prozessmatrix. Anhand des Plans waren wir in der Lage, nicht nur einen detaillierten Handlungsablauf des Nutzenden zu simulieren, sondern auch Schwachstellen und mögliche Gefahrenpotenziale im Prozess offenzulegen.
Um eine gute Geräteergonomie sicherzustellen, lag ein besonderer Schwerpunkt auf der Untersuchung der Interaktionsstellen zwischen Mensch und Gerät. Als Erkenntnis daraus konnten wir Aktionsbereiche festlegen. Diese umfassen die Bedienung durch das digitale Interface, das Befüllen und Auswechseln der Fluidtanks, das Einsetzen bzw. der Tausch der Targetgehäuse und die Entnahme des fertigen Edelmetallkolloids.
Durch Übertragung der Auswurfmechanik einer Nintendo 64 Konsole haben wir einfache und robuste Bedienkonzepte erarbeiten können.
Um Ergonomie und Funktion zu überprüfen, fertigten wir Mockups von drei favorisierten Aufbauvarianten an. In diesem frühen Stadium des Prozesses und bei der Erarbeitung dieser Ergonomie-Konzepte spielte das „Design“ im Sinne einer ästhetischen, äußeren Gestaltung noch keine Rolle. Es ist wichtig, dass zunächst die Funktionalität eines Gerätes gewährleistet ist, um im Anschluss die Ästhetik auf die Funktion abzustimmen.
Die entstandenen Modelle ließen wir im Produktumfeld von potenziellen Anwendern und Anwenderinnen über eine längere Zeit testen und kommentieren. So konnten wir durch frühe Testphasen Fehler korrigieren und sicherstellen, dass unsere Konzepte im Feldversuch funktionierten.
Unsere Werkstatt-Infrastruktur erwies sich auch in diesem Projekt als notwendig und hilfreich. Wir entwickelten eine entnehmbare Materialkassette, die wir in unserem hauseigenen 3D-Labor mittels 3D-Druck anfertigten. Wir stellten die Kassette der Universität zur Verfügung, um sie auf Funktion und Dichtheit in den Versuchsreihen zu überprüfen und in Verbindung mit unserer entwickelten Auswurfmechanik zu testen.
Im nächsten Schritt begannen wir mit der Gestaltung und technischen Umsetzung des Automatengehäuses. Ein wichtiger Schritt, denn wir hatten bisher nur ein Konzept und durch die Prototypen eine Idee davon, wie der Aufbau werden würde. Wie aus den schwarzen Papp-Kästen ein echtes Gerät werden sollte, konnten sich die Projektpartner zunächst nur schwer vorstellen. Was wir brauchten war eine passende Visualisierung. Neben den vielen Kompetenzen ist die Fähigkeit des Designers, aus Ideen echte Produkte werden zu lassen, die entscheidende.
Wir entwickelten eine Gestaltung des Automaten, die ästhetisch war, den ergonomischen Erkenntnissen folgend, allen Sicherheitsanforderungen genügend und entsprechend der Fertigungsmethode einfach umzusetzen war.
Die in Kleinserie angesetzte Stückzahl von 20-500 Stück, verlangte Fertigungsmethoden ohne teuren Formen- oder Vorrichtungsbau. Hier wurde einmal mehr deutlich, dass selbst unter großen Einschränkungen bezüglich der Fertigungsmöglichkeiten keine Abstriche im Design notwendig sind. Da wir in der Vergangenheit bereits erfolgreich an Projekten mit vergleichbaren Fragestellungen gearbeitet haben, konnten wir aus unseren Erfahrungen im Bereich Gestaltung mit Blechbiege- und Kantteilen schöpfen.
Unter Berücksichtigung des Anforderungskataloges entstanden zwei Design-Varianten. Eine Variante überzeugte durch ihre minimale Stellfläche, wohingegen die andere Variante die frontale Bedienung als zentrales Merkmal der Gestaltung zu Grunde lag. Diese wurden in einem Projekttreffen vorgestellt und diskutiert. Hauptunterschied besteht in der Verortung der beiden Fluidbehälter. Die Variante „easy front Access“ überzeugte alle Projektpartner einstimmig in Handhabung und Gestaltungpotentialen.
Da das bisherige Lasersystem nicht leistungsfähig genug war und in dieser Konfiguration nicht konkurrenzfähig auf dem Markt gewesen wäre, musste eine stärkere Laserstrahlquelle verwendet und erneut getestet werden. Das alternative Lasersystem erbrachte schließlich die gewünschte Produktivität. In der Konsequenz musste die Gerätetopologie überarbeitet und somit auch das Design bzw. das CAD dem neuen, größeren Bauraum der Technik angepasst werden.
Korrekturschleifen gehören zum Entwicklungsprozess dazu und sind in frühen Phasen wertvoll, da hier noch die Möglichkeit besteht, sie ohne große Kosten umzusetzen. Diese Art der Anpassungen und Optimierungen gehören auch in anderen Projekten zu unserem Tagesgeschäft.
Insbesondere der Aspekt einer möglichen Skalierung, der bereits bei der Bewertung der beiden Designvarianten diskutiert wurde, erwies sich nun als großer Vorteil. So war die Anpassung umsetzbar, ohne den Charakter und den ursprünglichen Designgedanken des Automaten zu ändern.
Unser finales Arbeitspaket bestand darin, das erarbeitete Design in unserer Prototypenwerkstatt umzusetzen. Das Gehäuse im Prototypenstadium kann zu 100% zurück gebaut werden, um nachträgliche Änderungen durchführen zu können. So wurde beispielsweise an Stelle von dauerhaften Schweißverbindungen vorerst auf Verschraubungen der Gehäuseteile gesetzt. Später, in der Serienfertigung, können diverse Schraubverbindungen durch Schweißstellen ersetzt werden, wodurch der Montageaufwand und die Produktionskosten weiter reduziert werden. Nach Erhalt der extern gefertigten Gehäuseteile, welche zuvor von uns in CAD konstruiert wurden, konnten wir mit der Montage des funktionsfähigen Prototypen starten. Aus Blechbiege- und Kantteilen, Frästeilen , Schrauben und 3D-Druck-Teilen , durch Lackieren, Montage und Beklebung mit Produktgrafik entstanden Schritt für Schritt die ersten zwei Nano-Vollautomaten.
Den Abschluss des Projektes bildete das Einsetzen der Montageplatte mit dem Lasersystem und der Verbindung von Gehäuse und Technikeinheit.

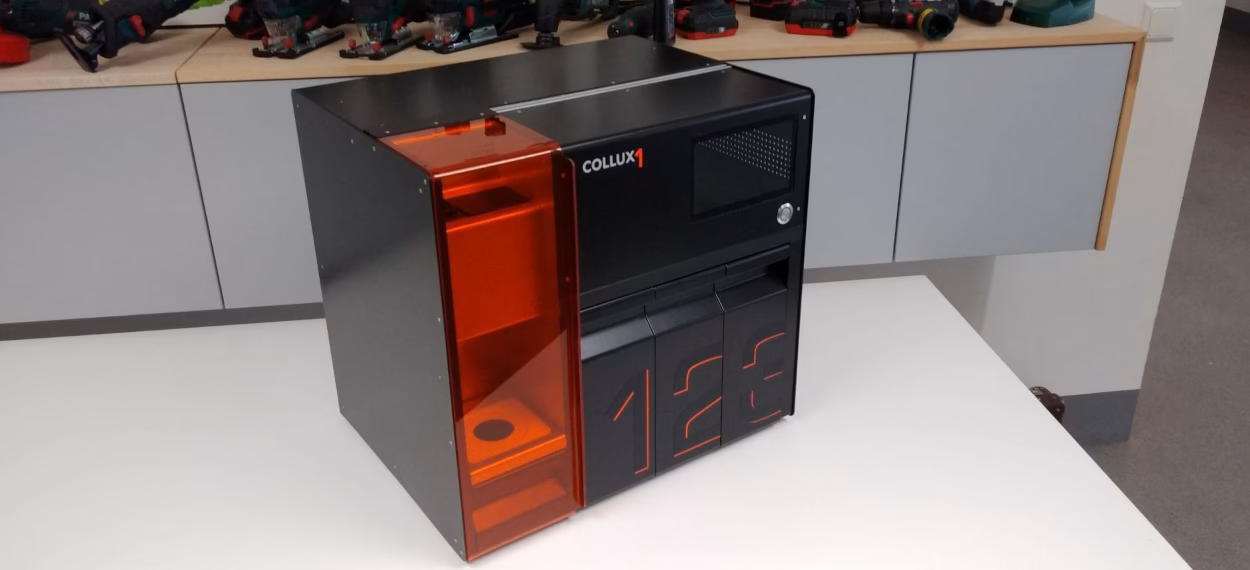

Das Ergebnis sind zwei funktionsfähige Prototypen, die, wie angedacht, zur Präsentation der Projektidee auf Messen oder ähnlichen Veranstaltungen und für erste Feldtests eingesetzt werden können.
